Elettrificazione scuola distretto di Jumla

Il progetto si svolgerà in collaborazione con la società OFFGRIDSUN (che offre il progetto e i materiali) e la onlus Il nodo infinito (che cura la spedizione in luogo e i costi per l’installazione)

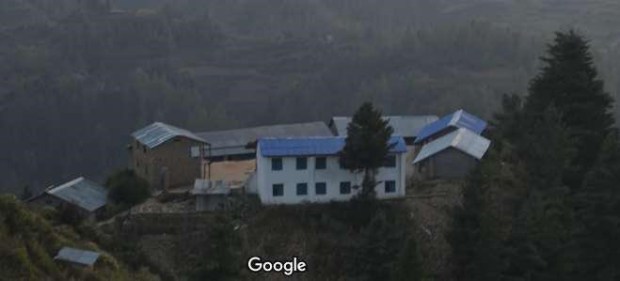

Jumla-edifici-da-elettrificare
In foto i 6 edifici da elettrificare

Building: Janajagriti Secondary School
Village: Ghode (Jumla District)

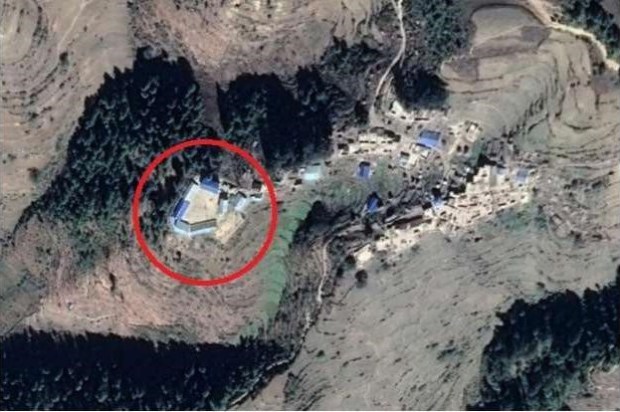

Jumla-posizione-da-satellite
Google Maps: 29.18°N – 81.94°E, 3048 mslm

CARICHI DA ALIMENTARE

TIPO

POTENZA

QUANTITÀ

ORE DI ACCENSIONE

Personal computer 100 W 10 4 ore contemporaneamente
Lampade a LED 15 W 20 4 ore contemporaneamente
Fotocopiatrice 1500 W (?) 1 1 ora al giorno
Altri carichi 1000 W complessivi 1 1 ora al giorno
TOTALE CONSUMI: circa 8 kWh/day

Il progetto consiste nell’implementare due sistemi separati su due diversi edifici. Questo permetterà di suddividere i carichi in modo equilibrato ma soprattutto, in caso di qualsiasi problema ad un impianto, l’altro continuerà a funzionare indipendentemente. Particolare attenzione sarà posta nel separare elettricamente l’uno dall’altro.
I due sistemi, posti su due diversi edifici, possono alimentare anche le due strutture a fianco riuscendo così ad elettrificare i 6 edifici.
Infine, è bene notare come l’installazione dei moduli secondo tale schema, non andrà a sovraccaricare un singolo tetto.

COMPONENTI DEI SISTEMI

COMPONENTEQ.TÀDESCRIZIONEPESO UNITARIOFU250P12 pcsModulo fv 60 celle da 250W18KgSP3000Efecto2Inverter fotovoltaico da 3000W – 24V7KgBatteria 150AH-12V4Batterie da 150Ah – 12V collegate a 24V40KgQuadro elettrico2Quadro elettrico con protezioniCirca 15KgStruttura di supporto moduli2Struttura supporto in alluminio con vitoni per legno e guaina15Kg (ma completamente smontabile in pezzi leggerissimi)Cavo solare1Circa 150 metri. Da usare per collegamento moduli all’inverter10-15 kg

Impianti completamente plug and play a livello elettrico (per la parte DC). Nulla sarà trascurato. Sarà realizzato un impianto elettrico per la parte 230 Vac, in uscita dal quadro.

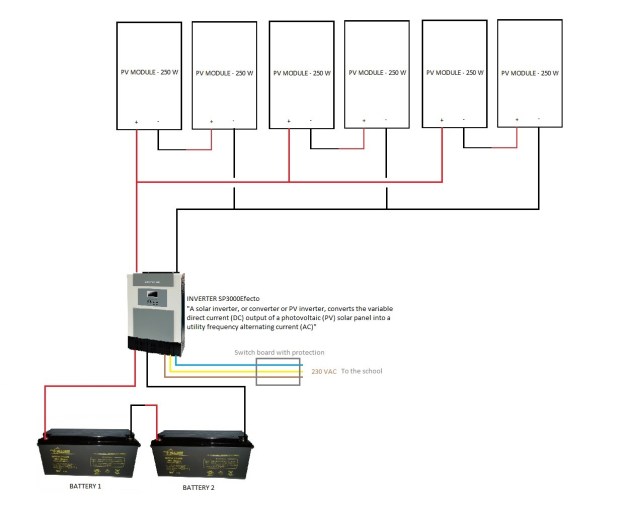

Jumla-schema-elettrico-impianto-fotovoltaico
Francesco Minichiello | Sales Engineer @ OFFGRIDSUN
